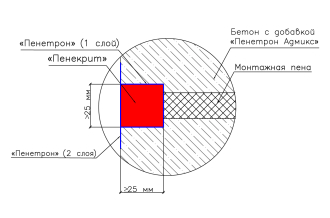

Гидроизоляция отверстия от демонтажа опалубки
Гидроизоляция оставшихся в бетоне технологических отверстий после демонтажа
съемной стеновой опалубки, смонтированной с помощью стальных шпилек с двумя гайками (тяжей),
пропускаемых через несъемные пластиковые втулки, выполняется с применением гидроизоляционных смесей «Пенекрит» и «Пенетрон».
Демонтаж пластиковых втулок
Первоначально необходимо демонтировать часть пластиковой втулки с помощью перфоратора и бура на 5–10 мм больше наружного диаметра втулки на глубину не менее 25 мм при отсутствии течи и на глубину не менее 50 мм при наличии течи. При этом пластмассовая втулка сминается и создает упор для применения растворных смесей «Пенекрит», «Пенеплаг» или «Ватерплаг». Очистить отверстия от пыли и других загрязнений сжатым воздухом или водой под давлением.
Остановка течи
При наличии течей через отверстия их следует устранить быстросхватывающимися смесями «Пенеплаг» или «Ватерплаг», заполнив на глубину 25 мм подготовленную полость.
Гидроизоляция отверстий
Отверстие обильно увлажнить и загрунтовать растворной смесью «Пенетрон». Заполнить полость растворной смесью «Пенекрит», вдавливая ее с помощью металлического шпателя или вручную. Увлажнить заполненные раствором «Пенекрит» отверстия и прилегающие к ним в радиусе не менее 20 мм участки бетона и нанести на них растворную смесь «Пенетрон» в два слоя.

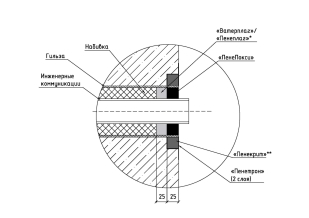

Герметизация мест ввода инженерных коммуникаций
Вокруг гильзы выполнить штрабу в
бетоне глубиной 25мм и шириной 25мм. При наличии между инженерными коммуникациями и гильзой
набивки и других уплотнений удалить их на глубину 75мм. При отсутствии набивки необходимо восстановить
ее, оставив полость глубиной 75мм от края гильзы.
Очистить штрабу, гильзу и инженерные коммуникации от пыли и других загрязнений. Заполнение штрабы вокруг металлической гильзы и пространства между инженерными коммуникациями и гильзой При наличии течи использовать растворную смесь «Пенеплаг» («Ватерплаг»), заполнив на глубину 25мм подготовленную полость.
При отсутствии течи заполнить пространство между инженерными коммуникациями и гильзой растворной смесью «Пенекрит» на глубину 25мм. Отмерить и отрезать необходимое количество гидроизоляционного 42 жгута «Пенебар». Обезжирить поверхность инженерных коммуникаций растворителем и плотно обмотать их жгутом «Пенебар». Штрабу вокруг гильзы, а также оставшееся пространство между инженерными коммуникациями и гильзой плотно заполнить растворной смесью «Пенекрит», предварительно увлажнив и загрунтовав поверхность бетона растворной смесью «Пенетрон» в один слой. Раствор «Пенекрит» и прилегающие бетонные поверхности обработать растворной смесью «Пенетрон» в два слоя. Уход за обработанной поверхностью.

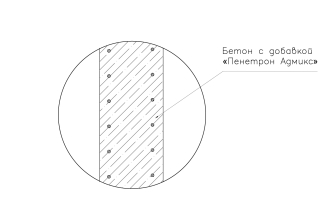

Гидроизоляция ограждающих конструкций
При возведении бетонных и железобетонных
конструкций, подвергающихся в процессе эксплуатации воздействию воды и (или) агрессивных сред, для их гидроизоляции
целесообразно при приготовлении бетонной смеси использовать гидроизоляционную добавку «Пенетрон Адмикс».
Гидроизоляционная добавка «Пенетрон Адмикс» позволяет получить особо плотный бетон с высокой маркой по
водонепроницаемости и морозостойкости. При этом данный бетон приобретает свойство «самозалечивания» трещин
раскрытием до 0,4 мм.
Гидроизоляционная добавка «Пенетрон Адмикс» может применяться в комплексе с любыми другими добавками, обеспечивающими необходимые свойства бетонной смеси. Дозировка добавки «Пенетрон Адмикс» составляет 1% от массы цемента в бетонной смеси или 4 кг «Пенетрон Адмикс» на 1м3 бетона. Укладка бетонной смеси производится согласно СП 70.13330 «Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01‑87». При бетонировании необходимо обеспечить гидроизоляцию швов бетонирования, стыков с помощью гидроизоляционного жгута «Пенебар» и «Скобы крепежной металлической».

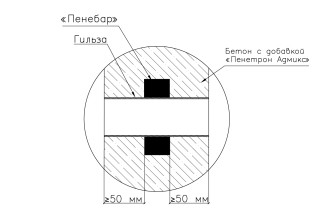

Вводы инженерных коммуникаций при новом строительстве
Подготовка гильзы (трубы)
Очистить гильзу (трубу) от ржавчины, краски и других загрязнений, обезжирить растворителем.
Крепление жгута и установка гильзы (трубы)
Обмотать гильзу (трубу) гидроизоляционным жгутом «Пенебар» и закрепить его при помощи хомута или стальной проволоки.
Крепление жгута и установка гильзы (трубы)
Установить гильзу (трубу) и закрепить для предотвращения возможных смещений при бетонировании. Расстояние от жгута «Пенебар» до края конструкции должно быть не менее 50 мм.
Бетонирование
После установки опалубки произвести бетонирование конструкции с гидроизоляционной добавкой «Пенетрон Адмикс» в соответсвие с Техрегаментом.

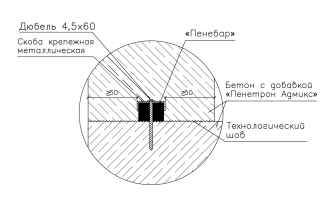

Гидроизоляция технологических (рабочих) швов бетонирования
При строительстве зданий и
сооружений для предотвращения фильтрации воды через швы бетонирования и стыки следует использовать
гидроизоляционный жгут «Пенебар» и «Скобу крепежную металлическую».
Подготовка бетонного основания
Для обеспечения плотного прилегания гидроизоляционного жгута «Пенебар» к основанию требуется:
‑ удалить «цементное молочко» с бетонного основания любым механическим способом;
‑ срубить наплывы бетона, устранить на бетонной поверхности чрезмерно острые выступы, а также участки неоднородной структуры;
‑ срезать и удалить отсечную сетку при ее наличии;
‑ очистить поверхность бетона струей сжатого воздуха.
Монтаж гидроизоляционного жгута
Удалить антиадгезионную бумагу со жгута «Пенебар» и плотно уложить жгут на бетонную поверхность, зафиксировав его от возможных 51 смещений с помощью «Скобы крепежной металлической» и дюбелей диаметром 4,5мм, длиной 40–60мм с шагом 250–300мм. Для образования непрерывного слоя жгуты соединяются между собой встык концами, срезанными под углом 45°. Монтаж гидроизоляционного жгута необходимо производить непосредственно перед установкой опалубки. Расстояние от жгута до края конструкции должно быть не менее 50мм. Укладку жгута допускается производить и на влажную поверхность, но с удалением с поверхности бетона стоячей воды.

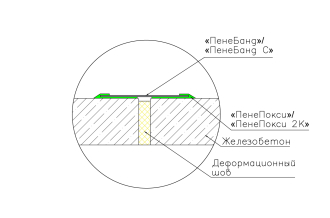

Герметизация деформационного шва
Не прочный бетон удалить механическим способом.
Очистить поверхность от любых загрязнений (например, торцевой алмазной фрезой). Неровные участки поверхности,
восстановить растворной смесью «Скрепа М500 Ремонтная». Кромки шва округлить. При наличии течей устранить
их смесями «Пенеплаг» или «Ватерплаг». При работе против давления воды с целью предотвращения ее скапливания в
полости шва рекомендуется заполнить его смолой «ПенеПурФом 1К» или «ПенеСплитСил». Подготовленную бетонную
поверхность полностью просушить перед нанесением клея "ПенеПокси"/"ПенеПокси 2К".
Выбор ленты
Выбор ширины ленты зависит от ширины шва и предполагаемой величины деформации шва. Если данные о характере и размерах возможных деформаций шва отсутствуют, то необходимо использовать ленту шириной не менее средней ширины шва плюс 160 мм.
Приготовление клея
Хранение и транспортировка клея при температурах ниже +5 °С может привести к повышению вязкости компонента А.
В этом случае необходимо греть (температура 60 – 70 °C) ведро на водяной бане до восстановления рабочей консистенции.
Также возможно расслоение компонента В. Для придания компоненту В однородной консистенции необходимо перемешать
его в заводской емкости. Перед приготовлением клей следует выдержать в помещении при температуре от +15 до +25°С в
течение 24 часов.
Смешать компоненты в соотношении А:В = 2:1 по массе в течение 2 минут с помощью низкооборотной дрели (до 300 об/мин).
Перед приготовлением рабочего объема клея сделать контрольный замес для оценки жизнеспособности клея в условиях объекта.
При понижении температуры увеличивается вязкость клея, а при повышении температуры снижается жизнеспособность.
Приготовить такое количество клея, которое можно израсходовать за время жизнеспособности.
Нанесение
Клей нанести на подготовленную сухую бетонную поверхность непрерывным ровным слоем с помощью шпателя. Толщина слоя клея должна составлять 2 – 3 мм, а его ширина с каждой стороны шва должна быть не менее 80 мм.
Укладка ленты
Уложить ленту на клей. Прижать ленту к бетону и удалить из под нее воздух пластиковым роликом. Края ленты необходимо зашпатлевать клеем на 5 - 10 мм. Ленты сваривают между собой внахлёст при температуре 300 - 350 °С строительным феном мощностью не менее 2300 Вт с щелевой насадкой шириной 20 – 40 мм, при этом конец одной ленты должен заходить на другую не менее чем на 100 мм. После укладки обеспечить сильное прижатие ленты к бетонной поверхности не менее чем на 24 часа любым удобным способом.
Зашита от механических воздействий
Защитить ленту «Пенебанд»/«Пенебанд С» от повреждений с помощью транспортерной ленты толщиной 5 - 10 мм в или оцинкованными металлическими листами.

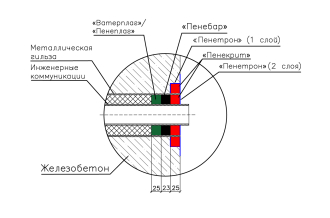

Вводы коммуникаций
Вокруг гильзы выполнить штрабу в бетоне глубиной 25мм и шириной 25мм.
При наличии между инженерными коммуникациями и гильзой набивки и других уплотнений удалить их на глубину 75мм.
При отсутствии набивки необходимо восстановить ее, оставив полость глубиной 75мм от края гильзы. Очистить штрабу,
гильзу и инженерные коммуникации от пыли и других загрязнений.
Заполнение штрабы вокруг металлической гильзы и пространства между инженерными коммуникациями и гильзой
При наличии течи использовать растворную смесь «Пенеплаг» («Ватерплаг»), заполнив на глубину 25мм подготовленную полость. При отсутствии течи заполнить пространство между инженерными коммуникациями и гильзой растворной смесью «Пенекрит» на глубину 25мм. Отмерить и отрезать необходимое количество гидроизоляционного жгута «Пенебар». Обезжирить поверхность инженерных коммуникаций растворителем и плотно обмотать их жгутом «Пенебар».
Штрабу вокруг гильзы, а также оставшееся пространство между инженерными коммуникациями и гильзой плотно заполнить растворной смесью «Пенекрит», предварительно увлажнив и загрунтовав поверхность бетона растворной смесью «Пенетрон» в один слой. Раствор «Пенекрит» и прилегающие бетонные поверхности обработать растворной смесью «Пенетрон» в два слоя.

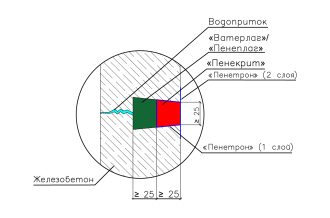

Ликвидация течи
Ликвидацию течей следует выполнять с применением быстросхватывающихся гидропломб «Пенеплаг» или «Ватерплаг».
Подготовка полости течи
Остановка течи Растворную смесь «Пенеплаг» («Ватерплаг»), сформированную в виде конуса, с максимально возможным усилием вдавить в полость течи и выдержать его в таком состоянии в течение 60 секунд при использовании растворной смеси «Пенеплаг» или от 2 до 3 минут при использовании растворной смеси «Ватерплаг». Важно вдавить растворную смесь до дна полости течи одним движением.
При наличии нескольких напорных течей работы начинать с верхней. Растворной смесью «Пенеплаг» («Ватерплаг») заполнить только половину полости течи, при большем заполнении излишки материала немедленно удалить механическим способом. Расход сухой смеси «Пенеплаг» («Ватерплаг») составляет 1,9 кг/дм3 . Обработать полость остановленной течи растворной смесью «Пенетрон».
Заполнение полости течи растворной смесью «Пенекрит»
Оставшийся объем полости заполнить растворной смесью «Пенекрит». Поверхность раствора «Пенекрит» и прилегающую к ней бетонную поверхность обработать растворной смесью «Пенетрон» в два слоя.

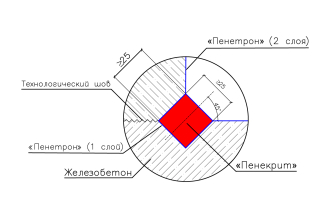

Примыкание стена-пол
При возведении бетонных и железобетонных
Выполнение данного вида работ необходимо для устранения и (или) предотвращения возможной
фильтрации воды через статичные трещины, швы бетонирования и сопряжения железобетонных частей
конструкций. С этой целью применяются гидроизоляционные смеси «Пенетрон» и «Пенекрит».
При наличии течей устранить их гидроизоляционными смесями «Пенеплаг» или «Ватерплаг». Подготовка штрабы С помощью штрабореза и отбойного молотка (перфоратора) выполнить вдоль трещины, примыкания или шва бетонирования штрабу сечением не менее 25×25мм. Затем штрабу тщательно очистить от мусора и рыхлого бетона с помощью щетки с металлическим ворсом, обильно увлажнить и загрунтовать одним слоем растворной смеси «Пенетрон». Расход сухой смеси «Пенетрон» составляет 0,1кг/п. м при сечении штрабы 25×25мм.
Заполнение штрабы растворной смесью «Пенекрит»
Подготовленную штрабу плотно заполнить растворной смесью «Пенекрит». При этом толщина наносимого за один прием слоя растворной смеси «Пенекрит» не должна превышать 30мм. Глубокие штрабы заполняются в несколько слоев. Расход сухой смеси «Пенекрит» при штрабе 25×25мм составляет 1,5 кг/п. м. При увеличении сечения штрабы расход сухой смеси «Пенекрит» возрастает пропорционально.
Обработка штрабы растворной смесью «Пенетрон»
Через 1–2 часа заполненную штрабу и прилегающие участки бетона увлажнить и обработать растворной смесью «Пенетрон» в два слоя.

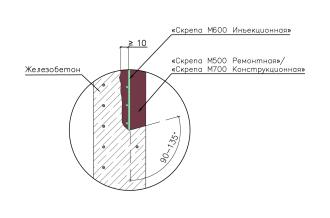

Восстановление защитного слоя
Удалить слабый бетон. Для улучшения адгезии обеспечить шероховатость поверхности.
Выполнить оконтуривание ремонтируемого участка под углом 90–135º. Обеспечить зазор
между арматурой и бетоном не менее 10 мм. Очистить арматуру от ржавчины до степени
2 по ГОСТ 9.402-2004
Защита арматуры от коррозии
Нанести растворную смесь «Скрепа М600 Инъекционная» на арматуру с целью ее защиты от коррозии. В случае значительного коррозионного повреждения арматуры (более 30 % площади сечения) ее необходимо заменить. На замену арматуры должно быть получено решение проектной организации.
ЗНанесение ремонтной смеси
Увлажнить бетон до максимально возможного его насыщения и восстановить защитный слой бетона растворной смесью
«Скрепа М500 Ремонтная» или «Скрепа М700 Конструкционная» в зависимости от требуемой прочности. Толщина нанесения
растворной смеси «Скрепа М500 Ремонтная» составляет 5–50 мм за один проход и 6–60 мм для растворной смеси «Скрепа
М700 Конструкционная».
В случае нанесения последующего слоя предыдущий обработать зубчатым шпателем для улучшения сцепления между слоями.
Следующий слой нанести после затвердевания предыдущего, предварительно увлажнив его.

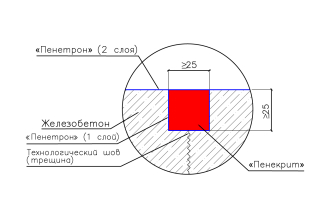

Гидроизоляция шва бетонирования, трещины/Ремонт
Восстановление гидроизоляции данных узлов производится сухими смесями «Пенекрит» и «Пенетрон».
При наличии активной течи через трещину, шов или стык, ее необходимо предварительно устранить быстросхватывающейся
гидроизоляционной смесью «Ватерплаг» или «Пенеплаг».
Устройство штрабы
Выполнить штрабу вдоль трещины, примыкания или шва бетонирования сечением не менее 25 х 25 мм с помощью штрабореза и отбойного молотка. Затем штрабу тщательно очистить от мусора и рыхлого бетона с помощью щетки с металлическим ворсом, обильно увлажнить и загрунтовать одним слоем растворной смеси «Пенетрон». Расход сухой смеси «Пенетрон» составляет 0,1 кг/пог. м при сечении штрабы 25 х 25 мм.
Заполнение штрабы
Подготовленную штрабу плотно заполнить растворной смесью «Пенекрит». При этом толщина наносимого за один
прием слоя растворной смеси «Пенекрит» не должна превышать 30 мм. Более глубокие штрабы заполняются в несколько
слоев. Расход сухой смеси «Пенекрит» при штрабе 25 х 25 мм составляет 1,5 кг/пог. м.
При увеличении сечения штрабы расход сухой смеси «Пенекрит» возрастает пропорционально. Приготовление и
укладка растворной смеси «Пенекрит».
Заполненную штрабу и прилегающие участки бетона необходимо увлажнить и обработать растворной смесью «Пенетрон» в два слоя.
Обработка штрабы растворной смесью «Пенетрон»
